Bản vẽ nhà phố 4 tầng 1 tum mặt tiền 3.3m

Bạn đọc cùng tham khảo bản vẽ thiết kế kiến trúc cho nhà phố 4 tầng 1 tum, diện tích 55m2, mặt tiền 3,34m.

Lưu ý: Quý bạn đọc có thể phóng to hoặc tải về để xem rõ các kích thước trong bản vẽ.

ban ve nha pho 4 tang 1 tum mat tien 3.3m1

Nhà phố 4 tầng 1 tum được xây dựng trên diện tích đất 54,6m2. Mặt tiền rộng 3,34m, chiều sâu 16,5m. Công năng tầng 1: Gara ô tô + WC + thang bộ + thang máy + bếp ăn.

Công năng tầng 2: Phòng khách + phòng ngủ + WC

ban ve nha pho 4 tang 1 tum mat tien 3.3m2

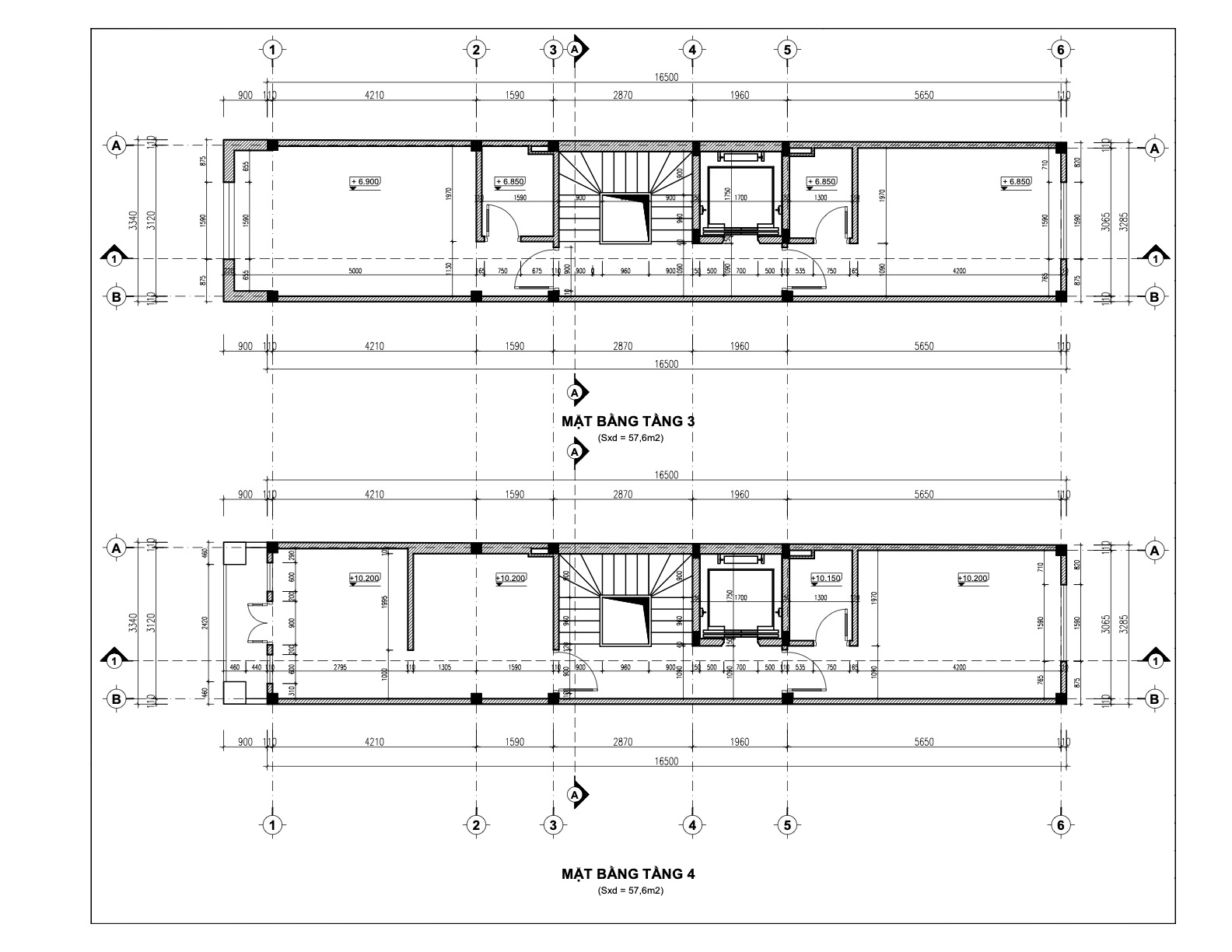

Công năng tầng 3: 2 phòng ngủ + 2 WC khép kín. Tầng 4: Phòng thờ + Kho + Phòng tập Yoga + WC

ban ve nha pho 4 tang 1 tum mat tien 3.3m3

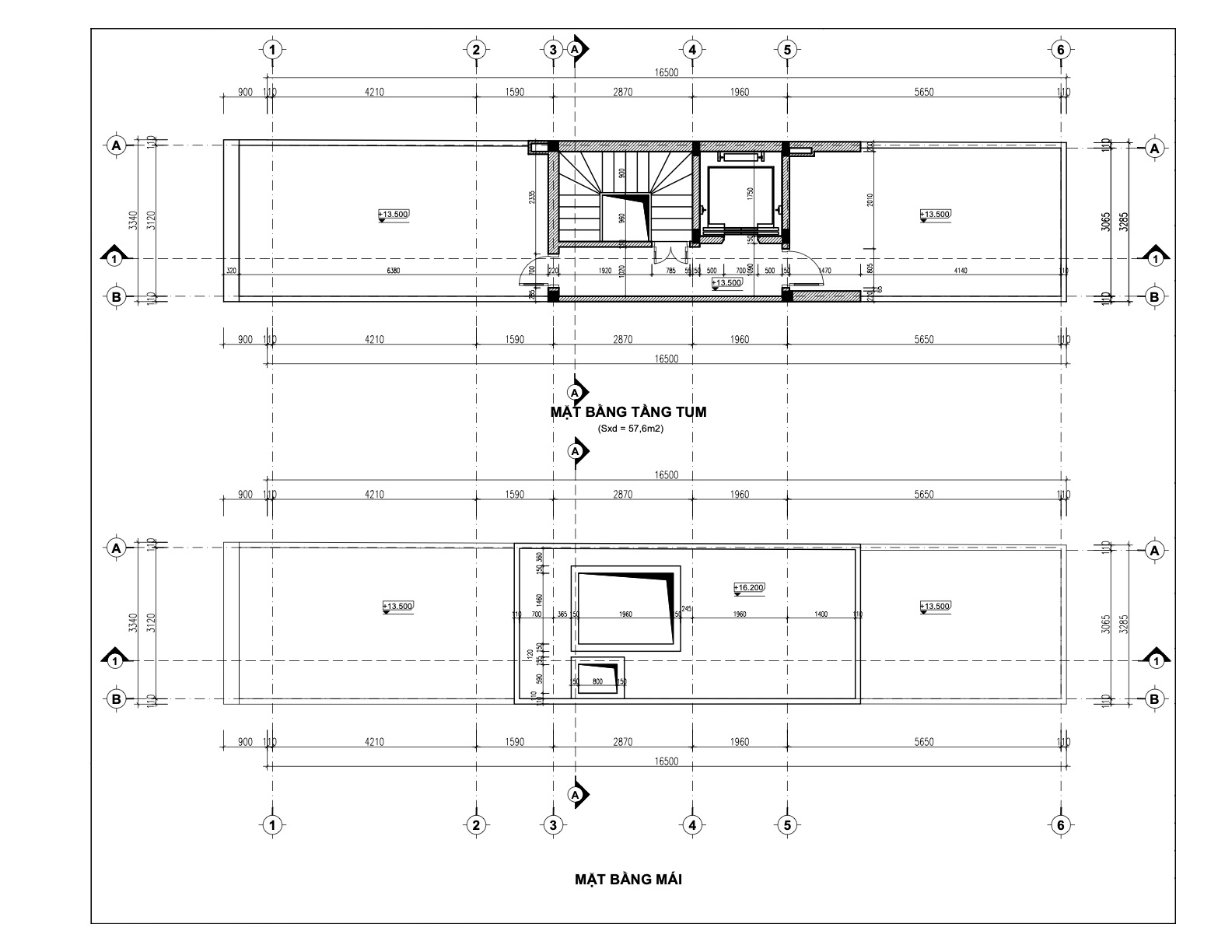

Bản vẽ mặt bằng tầng tum và mái

ban ve nha pho 4 tang 1 tum mat tien 3.3m4

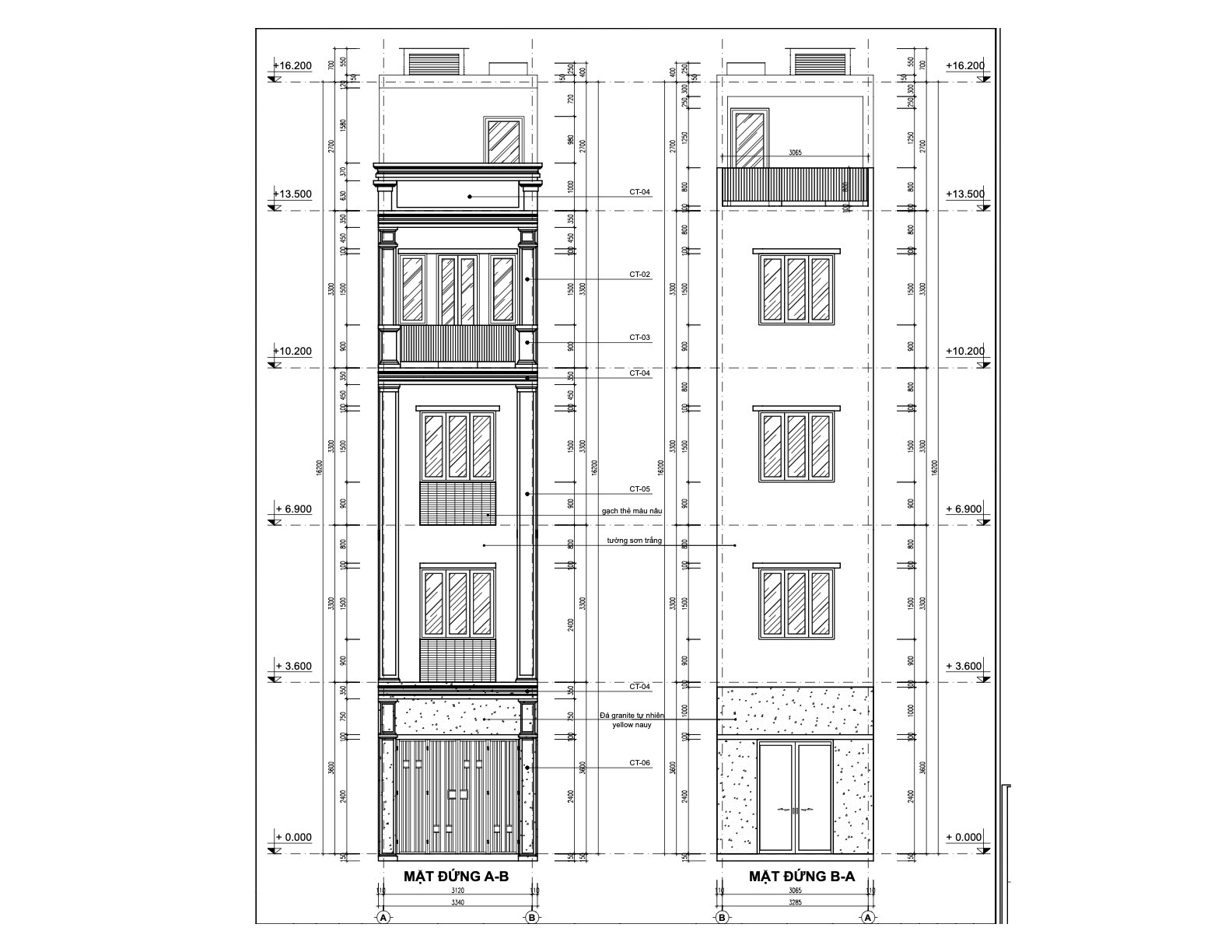

Bản vẽ mặt đứng nhà phố 4 tầng 1 tum

ban ve nha pho 4 tang 1 tum mat tien 3.3m5

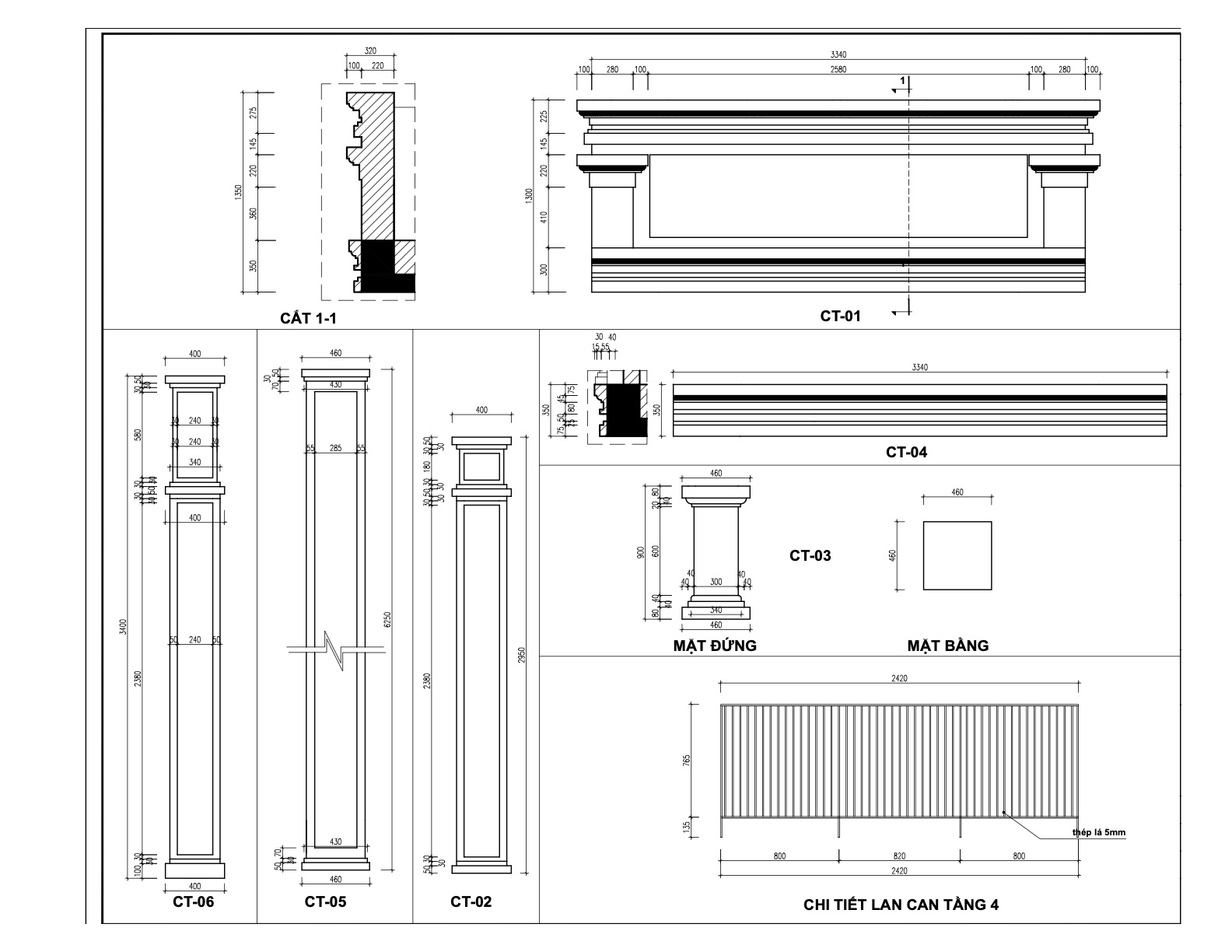

Bản vẽ chi tiết mặt đứng

ban ve nha pho 4 tang 1 tum mat tien 3.3m6

ban ve nha pho 4 tang 1 tum mat tien 3.3m7

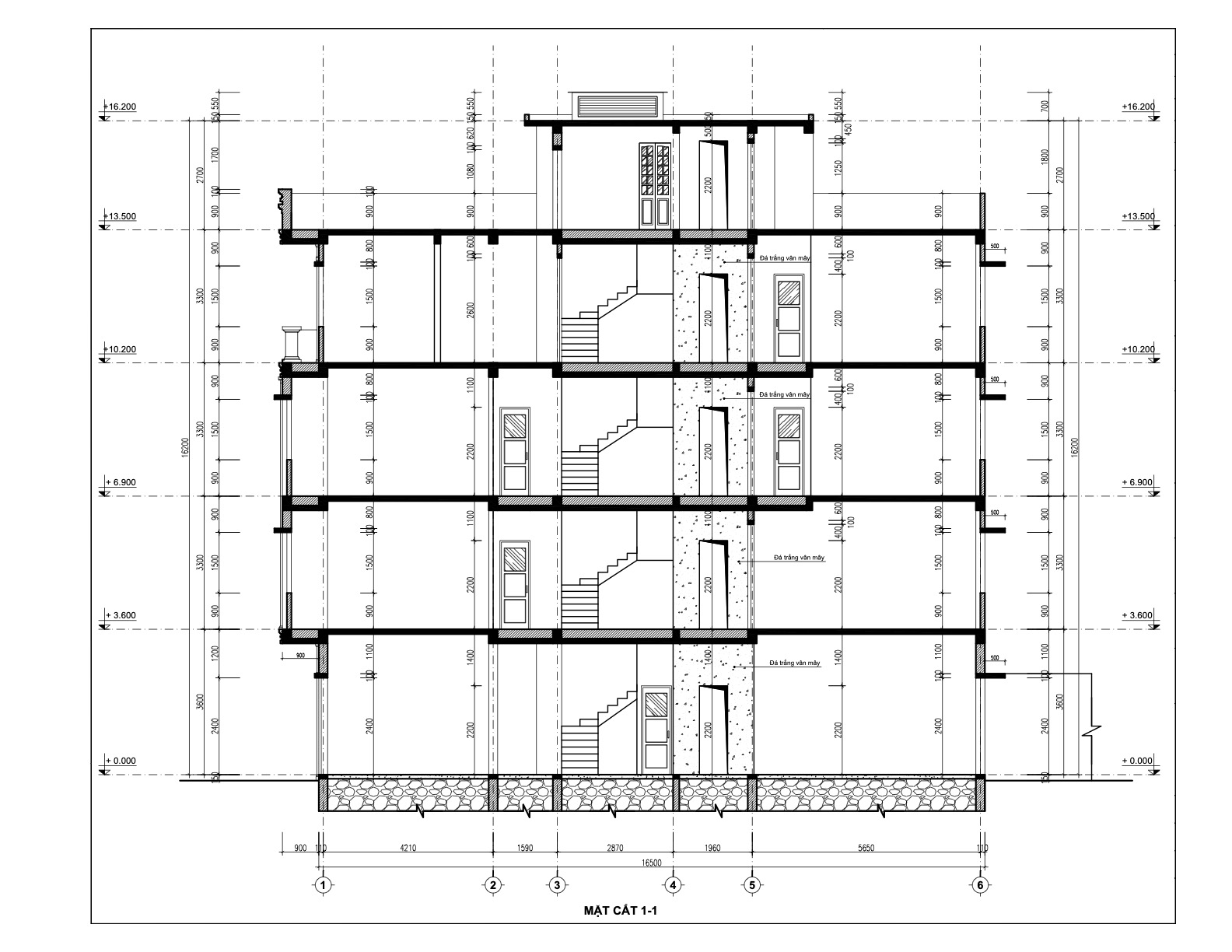

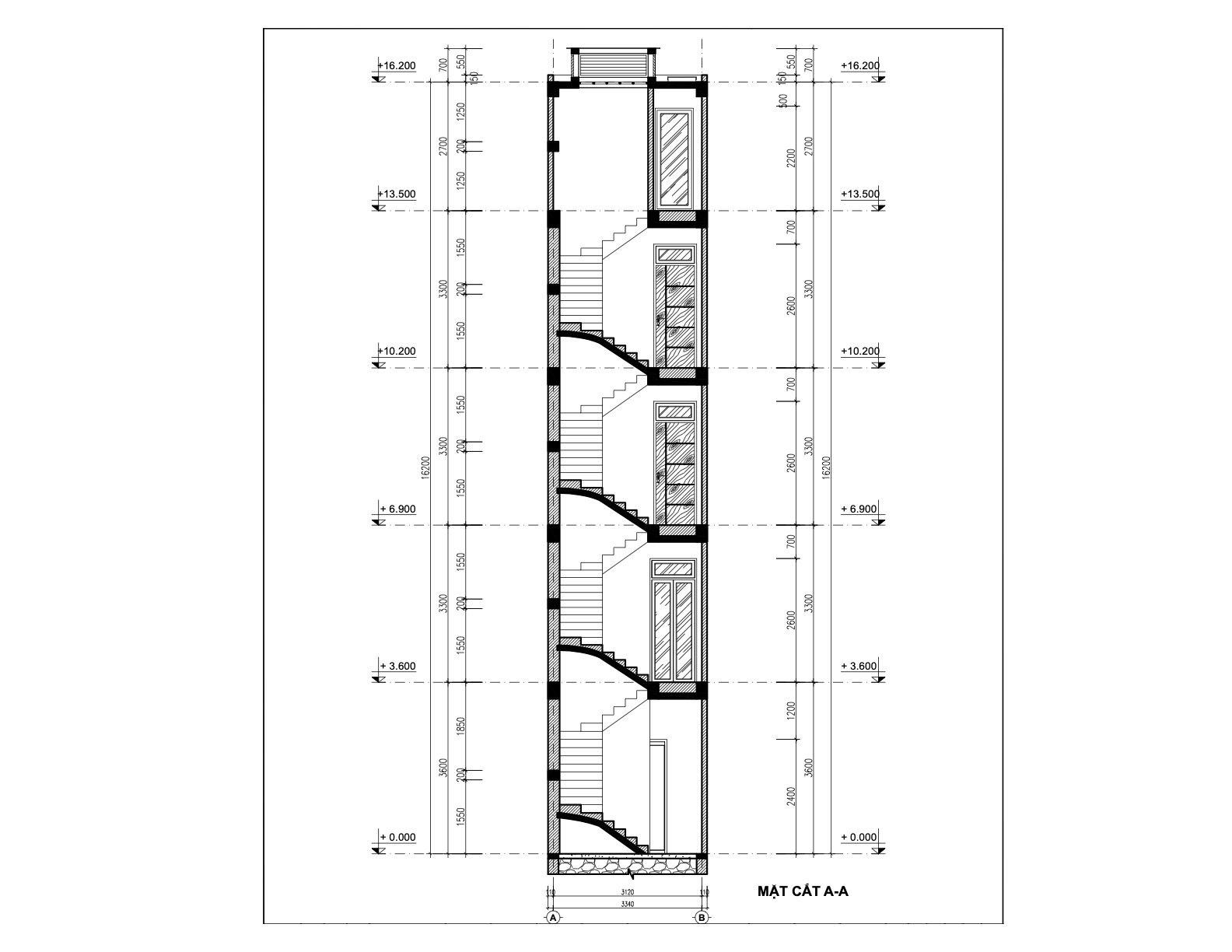

Các bản vẽ mặt cắt nhà phố 4 tầng 1 tum

Xem thêm hình ảnh thực tế công trình sau khi hoàn thiện Tại đây!

Quý khách hàng quan tâm đến thiết kế và chi phí xây nhà trọn gói tại Hà Nội hoặc tham khảo Hồ sơ bản vẽ đầy đủ thiết kế nhà phố 4 tầng 1 tum diện tích 55m2, mặt tiền 3,34m vui lòng liên hệ qua Điện thoại/ Zalo 0936262728 để được tư vấn miễn phí!
